MetroJET MK-DX26, optický mikrokabel 9/125, G657A1, 2,6mm

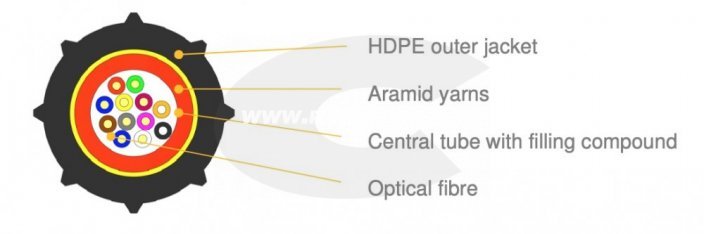

MetroJET MK-DX26 je optických mikrokabel s optickými vlákny v primární ochraně průměru 250 µm. Specielně tvarovaný vnějí plášť kabelu pro nižší tření při zafukování zajistí velmi snadnou instalaci. Konstrukce kabelu s vlákny v trubičce je určená pro instalace zafukováním do mikrotrubiček. Mikrokabely jsou dostupné až s 24 optickými vlákny dle specifikace ITU-T G.657.A1. Optická vlákna jsou uložena v gelem plněné trubičce. Celé jádro kabelu je sesvazkováno aramidovou přízí a opláštěno polyetylénovým (HDPE) pláštěm černé barvy. Průměr kabelu je 2,6 mm.
MetroJET MK-DX26 | ||||||
Počet vláken | Typ vlákna | Počet vláken v trubičce | Počet trubiček | O ± 5% [mm] | Hmotnost ±10% [kg/km] |
Max. tahová zátěž [N]
|
dlouhodobá | ||||||
2 | G.657.A1 | 2 | 1 | 2,6 | 6,3 | 100 |
4 | G.657.A1 | 4 | 1 | 2,6 | 6,3 | 100 |
8 | G.657.A1 | 8 | 1 | 2,6 | 6,3 | 100 |
12 | G.657.A1 | 12 | 1 | 2,6 | 6,3 | 100 |
24 | G.657.A1 | 24 | 1 | 2,6 | 7,3 | 100 |
Tento optický mikrokabel je určený pro venkovní prostředí, primárně pro zafukování do HDPE trubiček a mikrotrubičiek 16/12mm, 14/12mm, 12/10mm, 14/10mm, 12/8mm, 10/8mm, 7/3,5mm, 5/3,5mm.
Minimální poloměr ohybu vlákna ITU-T G.657.A1/250µm
Řazení vláken v trubičkách
